太陽能逆變器自動化測試解決方案

2021/04/14

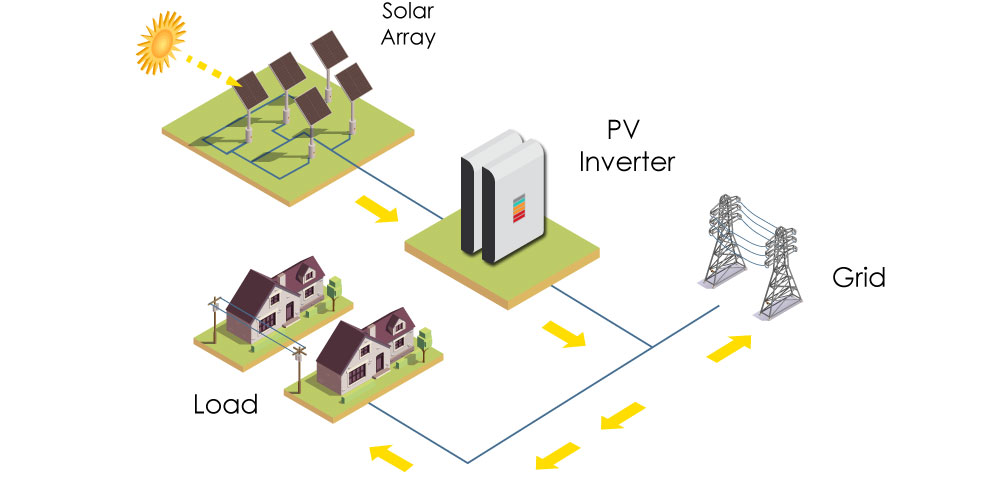

因應再生能源的快速發展，對於國內外電力系統並網的測試需求也持續增加，目前主要發展快速再生能源發電系統為太陽光電發電與風力發電系統，若以太陽光電為例;主要透過太陽能光伏逆變器(PV Inverter) 將接收到的太陽光所產生的直流電轉換成交流電併入電網同時供用戶使用。由於再生能源發電非屬穩定系統，併入既設電力系統，亦將改變原既設電力系統饋電線路之電力潮流；亦使既有輸配電線路之壓降、系統頻率、故障電流、諧波失真、電力品質與孤島運轉時人員設備保護等均產生影響。故各國都會依照其電力系統架構、運轉情況及承受衝擊能力等因素，訂定相關並網法規和技術規範供並電網業者遵循，以確保雙方系統穩定及安全。

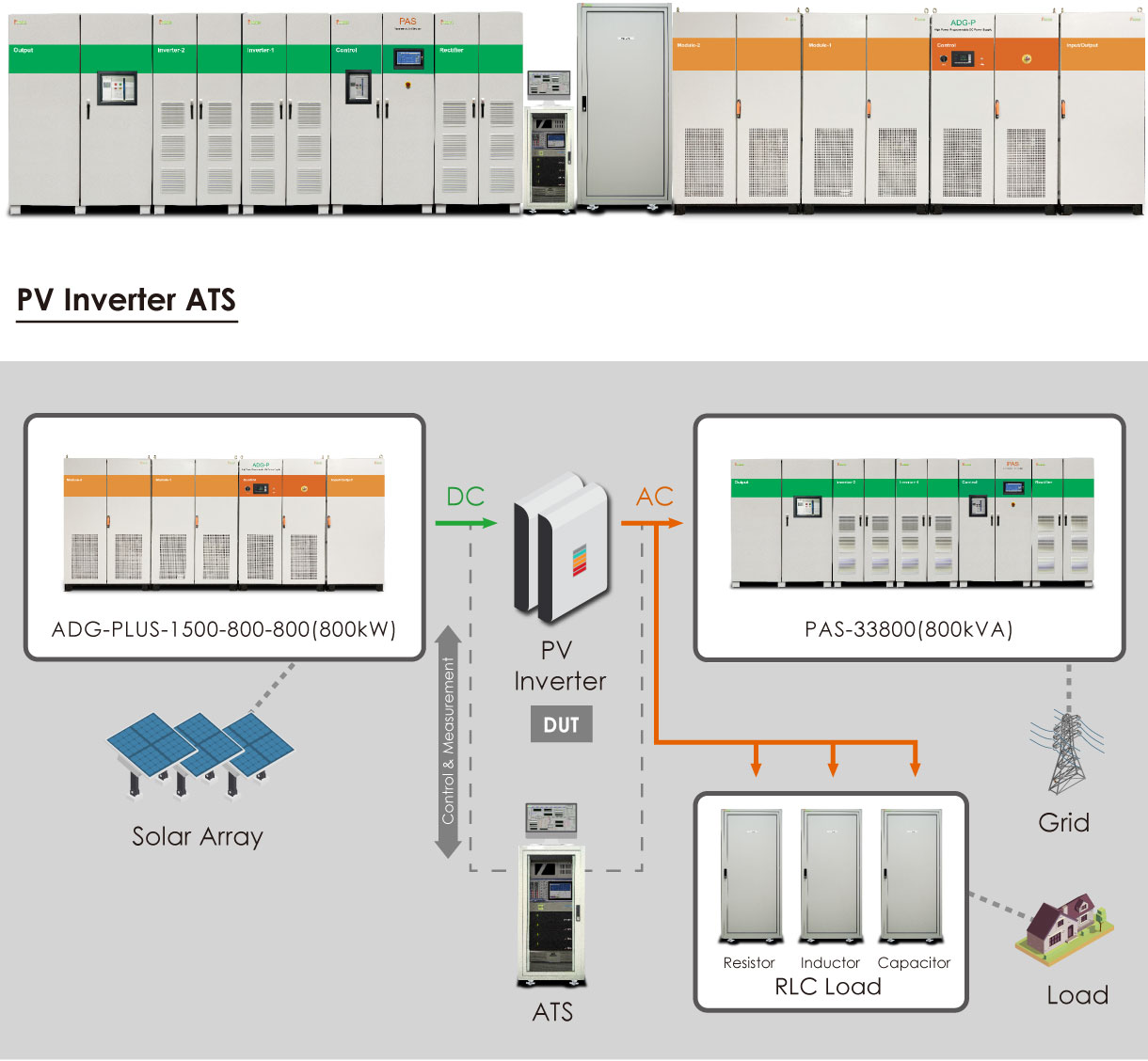

鎰福電子全新推出的太陽能光伏逆變器測試系統，為台灣最大之太陽能光伏逆變器測試平臺，可符合相關並網測試標準IEEE1547.1、EN50530、NB/T32004、CNS15382、CNS15599的電氣性能測試及驗證。太陽能光伏逆變器測試系統的主要組成有PAS系列能饋型電網類比電源(10kVA~2000kVA)、ADG 系列大功率可程式設計直流電源(4kW~1800kW 含I-V曲線 )、R/L/C 負載箱、功率分析儀，以及上位機系統控制軟體。。

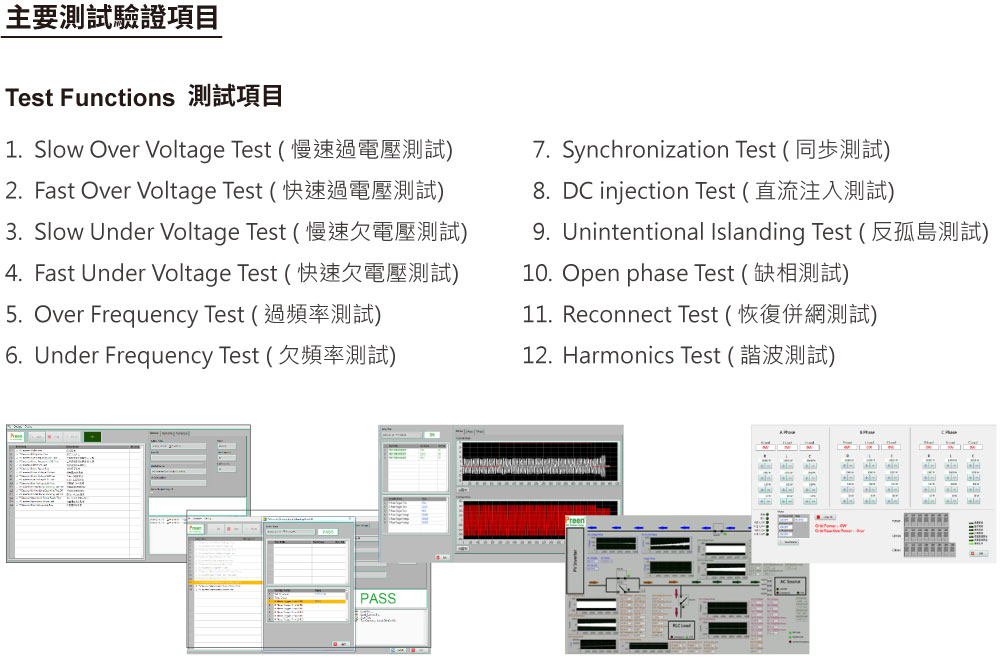

鎰福電子的太陽能光伏測試系統依據各標準的規範已程式設計設計好相關的測試項目(參考主要測試驗證項目)；測試涵蓋太陽能光伏逆變流器輸入/輸出特性、模擬不同溫度及照度下的I-V曲線、過/欠電壓及頻率跳閘動作保護、高 / 低電壓穿越、諧振發生時孤島運行防護與恢復並網相關測試。可測試的太陽能光伏逆變器最高輸入電壓 2000Vdc，饋網電壓 600VL-L，符合最新太陽能電池板和元件的測試需求，容量可達2000kW。

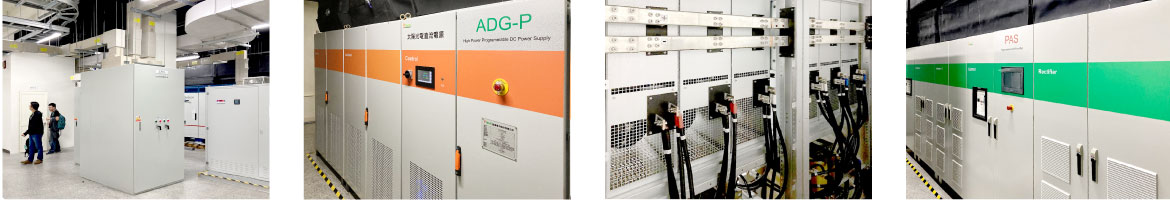

所有測試資料保存,便於後續資料進階的比對分析,並於國內外都有完整的太陽能光伏測試系統的實績, 成為台灣最大之太陽能光伏逆變器測試平臺(請參照片)，鎰福電子是您太陽能逆變器測試解決方案的最佳選擇!
