IEC 60601-1 測試怎麼跑得又快又穩還能複製？可程式 AC 電源是關鍵
2026/03/18
在 IEC 60601-1 的電氣安全評估中，輸入電源不只是供電工具，而是重要的測試變因。若量測過程中電壓、頻率或波形品質發生變動，測試團隊很可能會把大量時間花在排查電源端，而不是被測設備 (Device Under Test, DUT) 本身，進而造成結果不一致與可避免的重測循環。 IEC 60601-1 被公認為醫療電氣設備的基礎安全框架，因為它把設計端的風險控制，連結到「基本安全」與「基本性能」的驗證證據。對研發與合規團隊而言，實務上的核心要求是：在不同測試回合、不同架設方式與不同評估階段之間，測試結果必須可重複、可比對。
挑戰電源品質的三個常見情境
1. 量測結果夠準確嗎？
漏電流與保護接地 (Protective Earth, PE) 相關量測，可能對波形失真與穩壓漂移非常敏感。乾淨、低失真的輸出，有助於確保讀取數值反映的是產品本身，而不是供電端帶來的干擾。
2. 壓力可控制、可重現嗎？
市電變動 (mains variation)、過載 (overload) 與異常條件 (abnormal condition)評估，目的是在可控壓力下確認安全程度。若電源無法穩定維持設定條件，就很難區分觀察到的行為究竟是設備特性，還是輸入不穩定造成的結果。
3. 能扛住高瞬態負載嗎？
當電源沒有足夠餘裕時，湧浪電流 (inrush current) 與快速負載瞬變可能導致壓降或波形變形，進而觸發不必要的保護機制，打斷原本預期的測試序列。
常見測試流程1：上電瞬間的湧浪電流
高功率的醫療電氣設備，特別像是固定式 X-ray 平台與相關子系統，在上電時可能因變壓器、大容量電容與內部電源級而產生顯著的湧浪電流。測試團隊通常會把電源設定在規格定義的基準值，設定可控的上電方式，並同時擷取上電瞬間的峰值電流與對應的電壓響應。
測試中的觀察重點包括：峰值電流大小、啟動壓降幅度、多次上電的一致性，以及是否出現異常行為，例如非預期重啟、保護誤觸發或異常的熱應力。這時，需要確保擁有足夠餘裕且輸出乾淨的電源，讓輸入條件保持可控，讓結果能反映真實的上電行為。
常見測試流程 2：過載與市電異常條件
IEC 60601-1 評估通常包含在接近額定負載下運作，並施加規範定義的市電變動，以確認保護行為與安全反應。在實務上，測試團隊會讓 DUT 在接近設計工作範圍的狀態下運行，接著執行可控序列，例如在規定範圍內進行電壓與頻率偏移，同時監看保護機制反應、基本性能的穩定性，以及與安全相關的結果。
穩定的調節能力與可重複的可程式控制，有助於在不同迭代間保持一致測試條件，降低因輸入漂移造成的不確定性。對於具備多個電源域與多層保護機制的系統而言，這點特別重要，即使是供電端的微小差異，也可能改變觸發門檻，讓分析變得更複雜。
選型指南：該怎麼挑「適合跑 IEC 60601-1」的可程式 AC 電源？
常見的考量條件包括但不限於：
•具備足夠餘裕，避免在湧入電流與負載瞬變下出現壓降
•低波形失真，以支援精準的電氣安全量測
•電壓與頻率範圍足夠寬，可模擬全球市電條件
•可重複的可程式控制與自動化介面，以提升測試執行效率
單看這些條件，或許有些讀者會覺得文字敘述有些抽象，下文將以一個實際的客戶案例呈現選型的必要考量。
實際案例：固定式 X-ray 的高頻節拍負載
某位客戶需要一套供電平台，用於支援固定式 X-ray 系統與相關子系統的 IEC 60601-1 測試序列，包含可控上電 (inrush) 以及過載或市電異常條件測試。

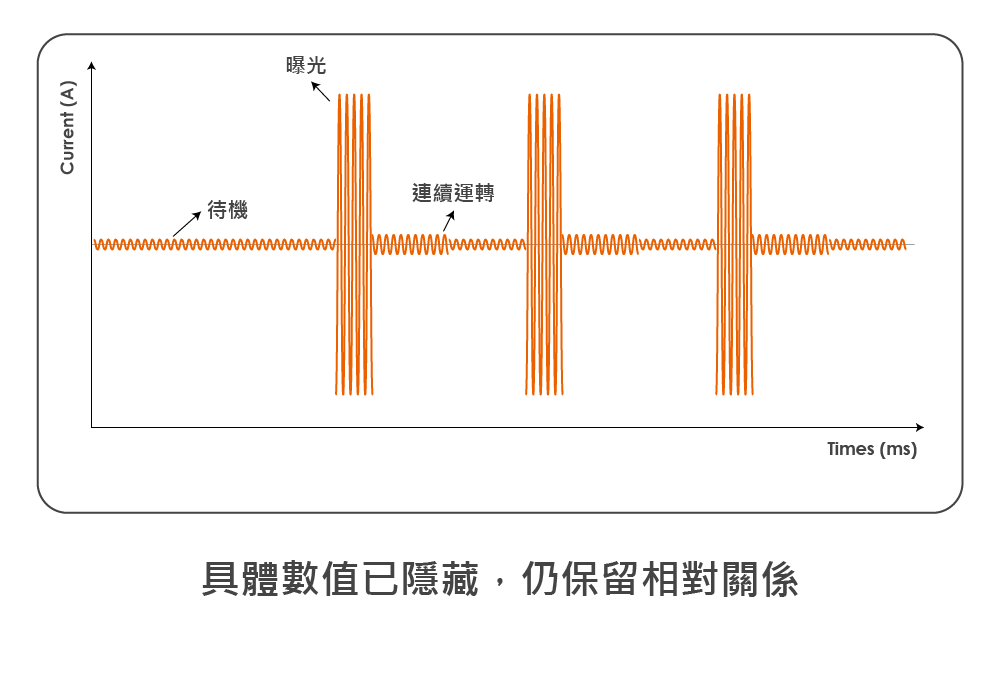

在這套高功率三相負載系統中，AC 輸入 operating range 為 380–480 Vac，影像擷取以固定節拍運作，約每 2 秒拍攝一次。每次曝光瞬間，輸入電壓 (V) 需維持穩定的調節與波形品質，而輸入電流 (A) 則會以可重複、可循環的尖峰與回落型態出現，形成典型的步階變化 (step load) ，其主因在於 X 光發生器需反覆為內部能量儲存充電並驅動後段高壓產生/升壓模組。此特性使負載呈現頻繁的電流擺動，而非穩態負載。
為確保 IEC 60601-1 測試序列具備可重複性，輸入電源必須在轉換期間維持穩壓與低失真，避免供電端的壓降、波形失真或保護誤觸發干擾量測，確保觀察到的行為反映 DUT 本身。

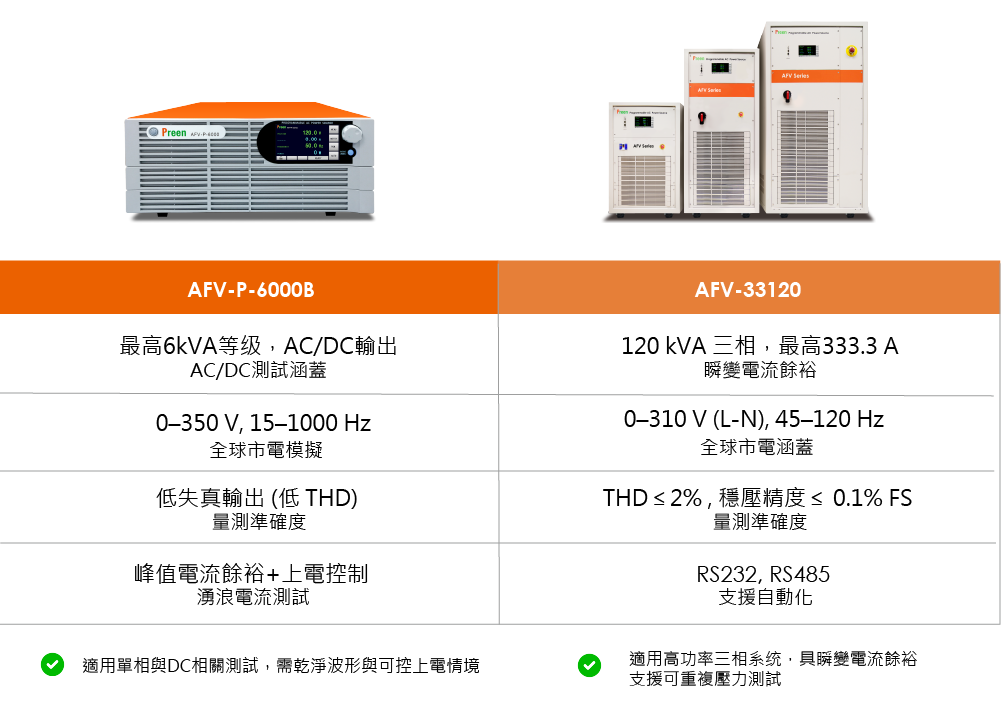

為了同時涵蓋高功率三相運轉與單相或 DC 相關測試的情境，我們規劃客戶使用兩台可程式電源，建立可重複、可循環的step load測試條件，並維持一致的輸入電源品質，以提升 IEC 60601-1 測試序列的一致性與可比性：
• AFV-33120：120 kVA 三相可程式 AC 電源，最大電流 333.3 A
• AFV-P-6000B：可程式 AC/DC 電源，最高 6000 W
使用可程式電源，能讓 IEC 60601-1 測試序列更可控、更可重複，同時涵蓋湧浪電流、市電變動、與過載／異常條件等情境，適用於高功率三相系統與單相或 DC 相關測試。
本配置為示範，最終規格依機型與選配而定
歡迎提供您的 IEC 60601-1 測試條件，如電壓/頻率範圍、負載型態、inrush/abnormal 測試需求等，讓專業的工程團隊協助您快速對齊合適的配置與測試設定。
