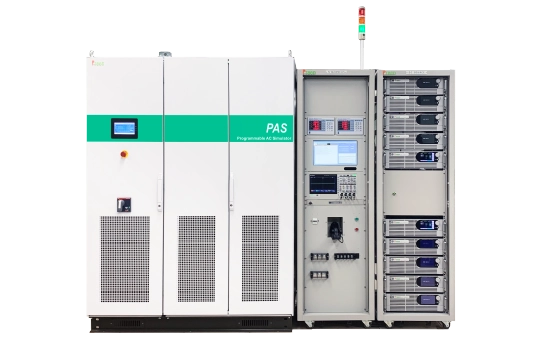

儲能變流器測試系統

Inverter/PCS ATS

儲能變流器測試系統內建已編程好相關標準的測試項目如太陽能變流器輸入/ 輸出特性、模擬不同溫度及照度下的IV 曲線、過/ 欠電壓及頻率跳閘動作保護、高/ 低電壓穿越、諧振發生時孤島運行防護與恢復並網相關測試。可協助驗證IEEE 1547.1、IEC 62933、EN 50530、NB/T 32004、CNS 15382 等多項國際法規測試標準。儲能變流器測試系統可測試的太陽能變流器最高輸入電壓2000Vdc，饋網電壓600V(L-N)，符合最新太陽能電池板和組件的測試需求，容量可達2000kW，透過系統軟體可以將所有測試數據保存，便於後續數據進階的比對分析。

功率
直流 30~2000kW；交流 30~2000kVA

電壓
直流 0-2000V；交流 0-300VL-N (Option: 350VL-N)

電流 / 頻率
直流 0-2500A；交流 45-65Hz (Option : 40-70Hz)

下載

產品諮詢獲取報價

三相電壓獨立設置

可獨立設置三相高/ 低電壓穿越的電壓數值，模擬電壓瞬間跌落與驟升狀況。

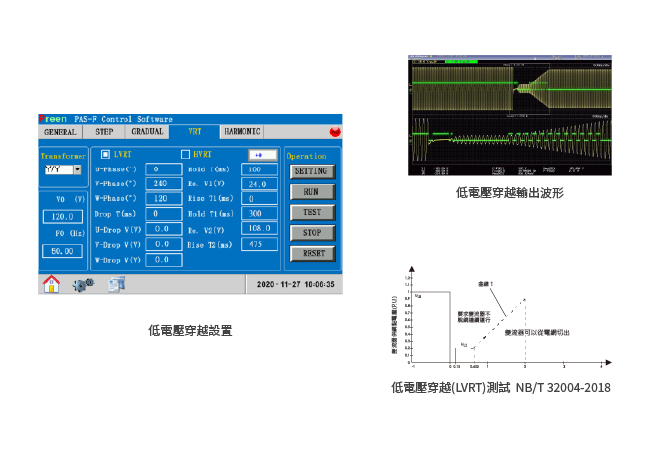

低電壓穿越(LVRT) 測試 - NB/T 32004-2018

低電壓持續運轉能力(LVRT): 當電力系統發生故障造成責任分界點電壓驟降時，發電設備於責任分界點電壓高於下圖線應持續運轉，電壓降低至0p.u.時，應持續運轉至少0.15秒。

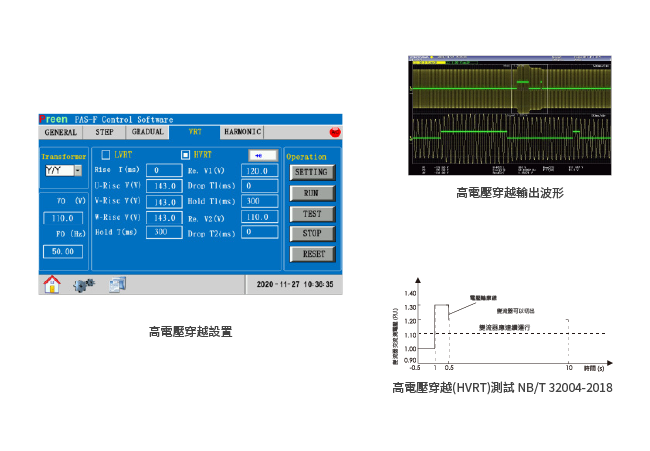

高電壓穿越(HVRT) 測試 - NB/T 32004-2018

高電壓持續運轉能力(HVRT) : 當電力系統發生故障造成責任分界點電壓驟升時，發電設備於責任分界點電壓低於下圖之實線應持續運轉，電壓驟升至1.3 p.u.時，應持續運轉至少0.5秒；電壓驟升至1.2p.u.時，應持續運轉至少10 秒，電壓驟升至1.1 p.u.時不脫網連續運行。

人性化的軟體操作平台

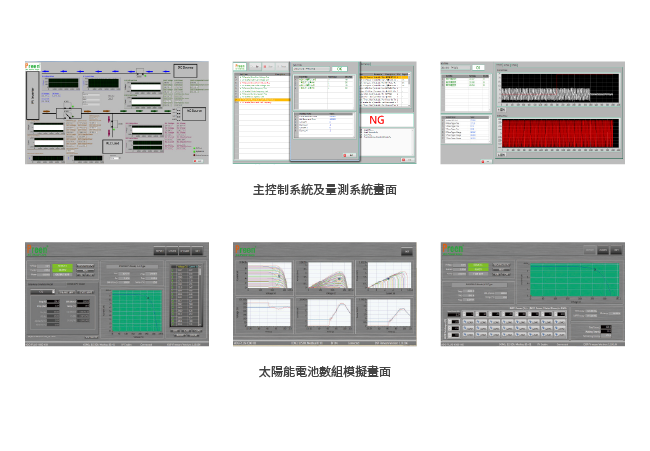

主控制系統直觀式圖形化操作畫面，透過每一個開關位置即可知道目前交/直流電源和負載所處的測試狀態；且可時時監控和量測被測物的相關電氣參數和波形。

圖形化太陽能電池數組模擬畫面，透過簡單參數設置可實現SAS模式以及符合EN50530法規測試動態最大功率點追踪效率和靜態最大功率點追踪效率以及曲線的模擬測試。

諧波失真波形合成功能(選配)

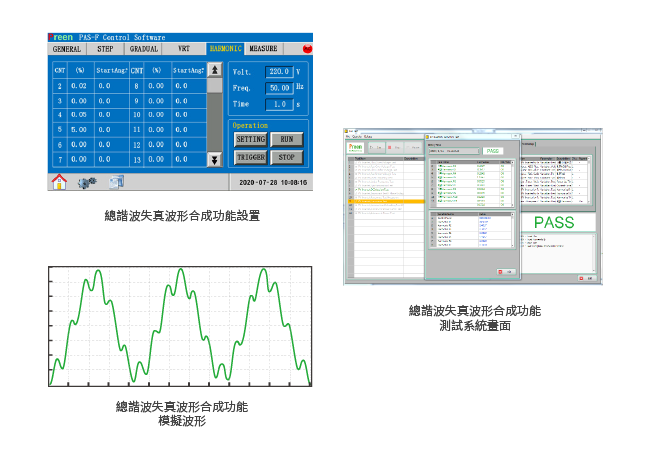

PAS 系列的諧波失真波形合成功能，可讓用戶編輯不同的諧波成份，合成諧波失真波形，透過基頻為50Hz 或60Hz，簡單程式每一階的電壓振幅大小及輸出起始相位，合成的諧波成份可達25 階。

防孤島測試

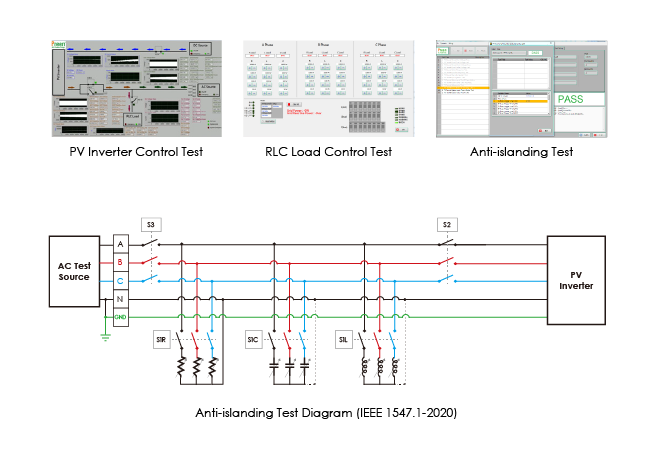

太陽能變流器輸出併於電網，當電網內的雜散電感量、電容量達到特定情況，諧振(注1) 出與電網接近頻率時，即使電網跳脫。透過鎰福電子太陽能變流器測試系統軟體可容易模擬出諧振(注1)發生讓PAS系列能饋型電網模擬電源脫離；測試太陽能變流器是否具備快速監測孤島且立即斷開與電網連接的能力，依標准保護動作時間應不大於2s。

( 注1 :Q_f = √(P_qL × P_qC) / P =1.0±0.05)

主要測試驗證項目

儲能變流器測試系統，可符合相關測試標準IEEE1547.1、EN50530、NB/32004、CNS15382電氣性能及安規測試。

Test Functions 測試項目	-
1. Slow Over Voltage Test(慢速過電壓測試)	7. Synchronization Test(同步測試 )
2. Fast Over Voltage Test(快速過電壓測試)	8. DC injection Test(直流注入測試 )
3. Slow Under Voltage Test(慢速欠電壓測試)	9. Unintentional lslanding Test(防孤島測試)
4. Fast Under Voltage Test(快速欠電壓測試)	10. Open phase Test(缺相測試 )
5. Over Frequency Test(過頻率測試)	11. Reconnect Test(恢復併網測試)
6. Under Frequency Test(欠頻率測試 )	12. Harmonics Test(諧波測試 )
