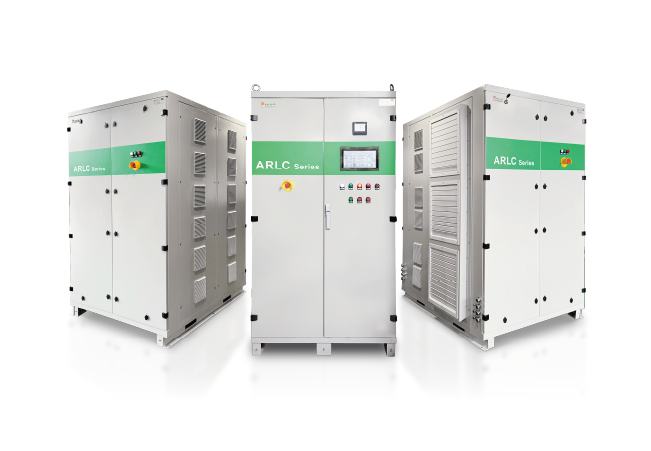

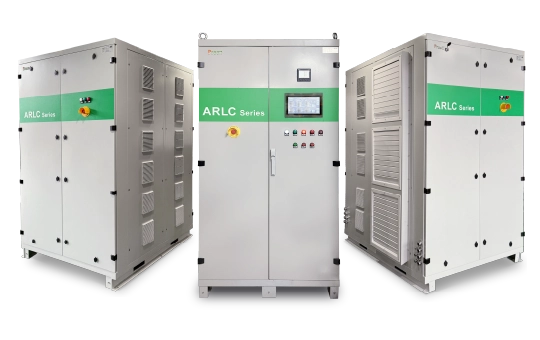

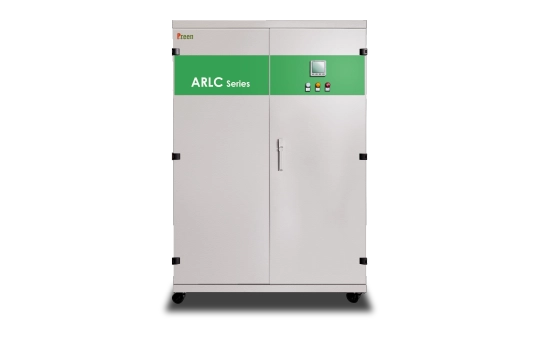

智控型RLC負載-防孤島測試用
ARLC 系列
鎰福電子自主研發出專業級 RLC Load 模擬器，可依據 IEEE 1547 與 1547.1 等國際標準，模擬各種孤島條件，包括電壓頻率漂移、無功功率不平衡、功率完全匹配等極端測試情境。 此外，其模組化設計支援多台併機操作，可彈性擴充至 30kW~2000kW 測試規模，搭配 PAS/ADG 電源與自動化軟體平台，即可構成完整的防孤島測試解決方案。此系統廣泛應用於太陽能逆變器、微電網設備與儲能系統測試，為業界提供高效率、高精度且高度可靠的防護驗證平台。
符合標準
IEEE 1547
IEEE 1547.1
額定容量
R250kW
L250kva
C250kvar
應用
太陽能逆變器
微電網設備
儲能系統測試
下載
精準模擬孤島運轉關鍵條件
RLC Load 可模擬多種不同負載條件，有效對應 IEEE 1547 所要求的孤島情境，包括：
ΔP = 0、ΔQ ≠ 0：模擬電感性或電容性負載，產生頻率偏移
ΔP ≠ 0、ΔQ = 0：模擬純電阻負載，造成電壓偏移
ΔP ≠ 0、ΔQ ≠ 0：模擬電壓與頻率同步偏移情境
ΔP = 0、ΔQ = 0：負載與逆變器完全平衡，形成最難偵測的孤島狀態
透過上述模擬，RLC Load 能協助驗證防孤島保護功能是否在關鍵條件下仍能正確啟動，有效提升電網安全。
模組化設計，可彈性併機擴充
鎰福電子 RLC Load 不僅具備優異的模擬能力，更強調彈性與擴充性，讓您的測試設備能隨測試需求靈活調整。其併機設計具備以下優勢
彈性擴充容量：
單台裝置可提供 250kW 輸出，透過多台併聯可快速擴充至 500kW、750kW 或更高負載容量，無須更換整套設備，即可對應不同規模的測試專案。
即插即用、快速部署：
模組化設計與標準化接口，讓多台設備併機更快速、設定更簡便，縮短建置與測試準備時間。
集中控制、同步調整：
配合 PLC 與 IPC 控制架構，併機後仍可透過單一操作介面進行統一控制與調整，提升操作效率與一致性。
降低初期投資風險：
客戶可依當前需求採購基本容量，日後如需擴充，只需增加設備即可擴大測試規模，避免一次性高額投入。
適用多種測試情境：
無論是單一逆變器、防孤島測試、多點輸出驗證或大功率並網測試，皆能靈活調整所需負載配置。
太陽能模擬與自動測試整合系統
Preen 鎰福電子組合 RLC 負載模組與 PAS & ADG 系列交直流電源，可構成完整的太陽能模擬與測試平台。系統支援多項自動化測試功能，搭配軟體控制介面與圖形化顯示，能有效滿足多樣化測試需求，包括靜態與動態 MPPT 測試、孤島效應測試，以及遵循 EN50530 標準之模擬驗證。
系統特色
✅ 模組化整合架構:RLC Load 與 AC/DC 源完整聯動，可模擬多種電網與負載情境。
✅ 多功能測試介面:軟體平臺支援多視窗控制，提供數據趨勢圖、即時參數顯示與測試報告判定。

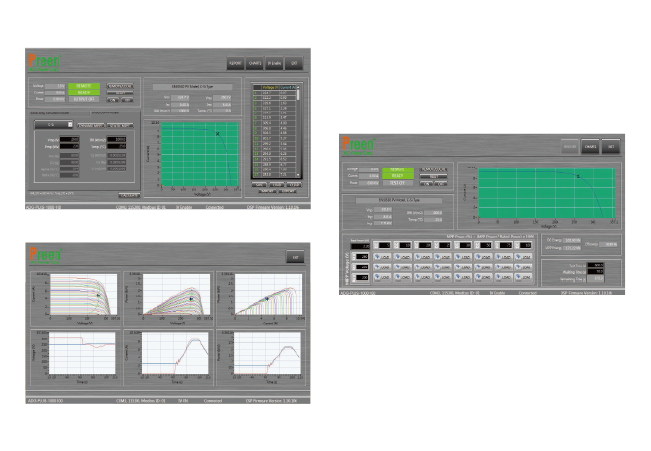

✅ 太陽能陣列模擬功能 (SAS):可進行 I-V 曲線模擬與 MPPT 測試，自動產生多組曲線並支援多種國際測試模式。
✅ 符合標準測試規範:支援 EN50530 等國際標準，確保設備性能符合業界要求。
✅ 簡易參數設定:透過直觀介面快速配置測試參數，適合研發、品質保證及認證單位使用。
戶外環境專用機構設計（選配）
無論是單一逆變器、防孤島測試、多點輸出驗證或大功率並網測試，皆能靈活調整所需負載配置。

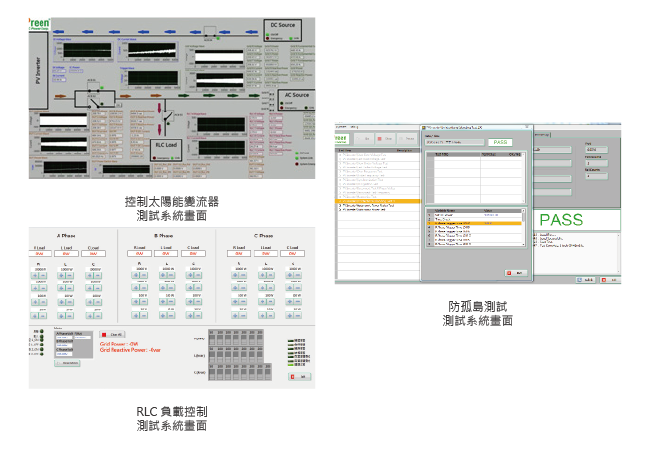

圖型介面軟體，測試容易上手
太陽能變流器測試:
本測試平台用於模擬與驗證光伏逆變器的動態響應與控制能力。透過整合 DC/AC 電源與 RLC 負載模組，可有效模擬各種電網條件下的運行狀態，並監控各項關鍵指標，確保逆變器在實際應用中的穩定性與效率。
RLC負載控制測試:
此模擬系統提供高精度的三相 RLC 控制功能，用於測試電力設備在多變負載環境下的反應能力。透過圖形化界面可輕鬆設定各相負載值，並即時檢視電力參數與保護機制，有助於優化設計與提升測試效率。
自動化防孤島符合性測試:
系統依據 IEEE 1547 標準執行房孤島效應測試，確保當電網失電時逆變器能及時斷開連線。全自動流程與報表輸出大幅提高測試效率與準確性，是新能源設備認證過程中的關鍵環節。

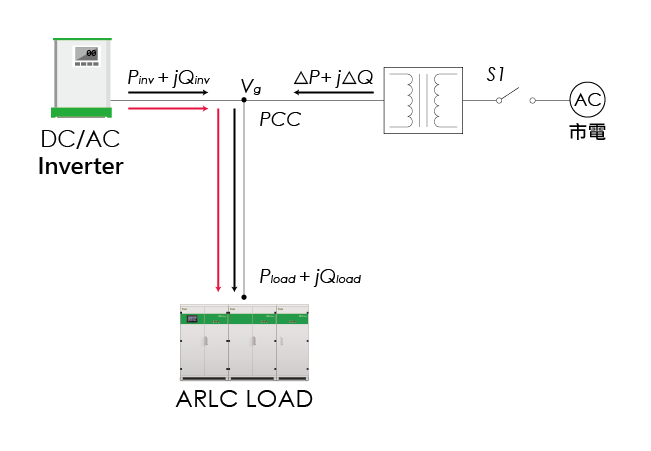

防孤島測試架構 (IEEE1547.1-2020) :
此測試架構用於驗證分散式電源系統在電網斷電情境下能否正確偵測並中止輸出。依據國際標準配置可變 RLC 負載與控制開關，可模擬實際孤島條件，協助廠商完成產品合規性測試
